Le funzioni di disegno contenute in un software CAD sono veramente molte e a ZWCAD non ne manca nessuna! In questo articolo mostreremo le più comuni ed utilizzate, quelle fondamentali per la creazione di qualsiasi elaborato, senza le quali un CAD non sarebbe degno del suo nome.

Cominciamo con una panoramica generale su dove si trovano i vari comandi e come vengono raggruppati.

Il raggruppamento dei comandi di disegno è diverso a seconda della tipologia di interfaccia che l’utente decide di utilizzare.

Scopri il CAD 2D in licenza permanente ZWCAD



Scegliendo un’interfaccia Classica ci verrà proposta una barra dei menù contenente diversi menù a tendina tra cui Inserisci, Vista, Edita, Disegna, Modifica. Da questi menù a tendina sarà possibile scegliere il comando appartenente allo specifico raggruppamento che intendiamo utilizzare. E’ inoltre possibile visualizzare delle palette di comandi, agganciabili in qualsiasi punto dell’interfaccia che racchiudono set di strumenti che comunemente l’utente utilizza, così da averli sempre a portata di mano in fase di disegno.

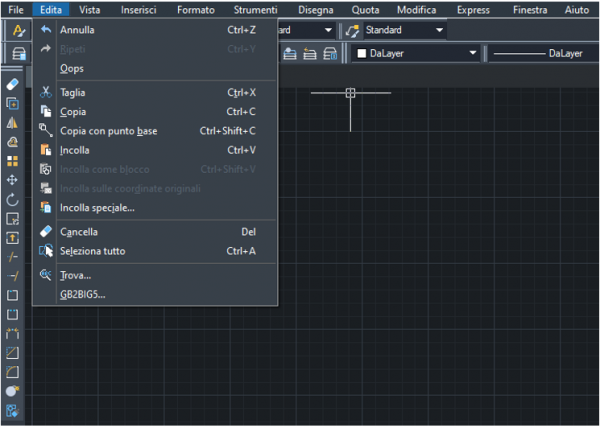

ZWcad art2 fig10

Figura 10 Interfaccia classica

Scegliendo invece un’interfaccia stile Ribbon verrà proposta una barra multifunzione nella parte alta della schermata suddivisa in schede, contenenti ciascuna un gruppo ben definito di comandi di disegno. Alcune schede presenti sono Inizio, Annota, Inserisci, Viste, Gestisci. Va ricordato che la scheda Solido compare solo nella versione Professional del software nella quale è possibile la creazione di disegni 3D.

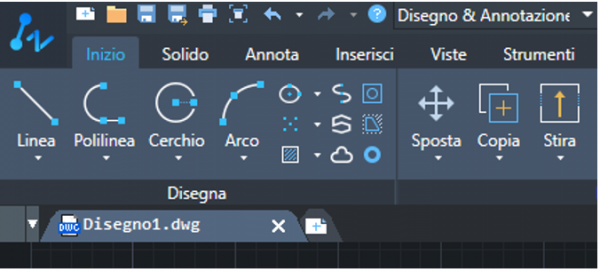

ZWcad art2 fig09

Figura 9 Interfaccia Ribbon

I comandi più classici ed anche i più utilizzati in un CAD sono quelli raggruppati nei menù Disegna/Modifica/Formato (interfaccia classica) e nella scheda Inizio (interfaccia Ribbon). Qui ritroviamo linee, polilinee, poligoni, la possibilità di inserire testi e tratteggi, di modificare quanto abbiamo disegnato con funzioni come specchia, ruota, taglia, cima, estendi oppure di eseguire la gestione dei layer tramite l’apposita finestra delle proprietà e ancora la creazione e la gestione dei blocchi.

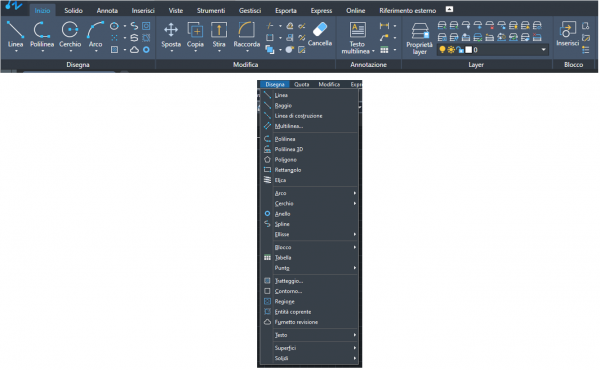

ZWcad art2 fig11

Figura 11 Comandi di disegno nell'interfaccia Ribbon e Classica

Un altro gruppo di comandi molto utilizzato è quello legato alle viste. Queste funzionalità ci consentono di gestire le finestre che visualizziamo nello spazio di disegno a seconda delle esigenze di modellazione o di orientare correttamente un oggetto qualora questo sia rappresentato in 3D utilizzando i comandi della scheda Solido. Tali comandi ci permettono di creare poligoni in tre dimensioni mediante estrusioni, rotazioni, rivoluzioni, consentendoci anche di eseguire operazioni booleane (sottrazioni, intersezioni) su di essi. Il tutto cambiando comodamente il piano di disegno utilizzando gli UCS impostabili in tanti modi differenti.

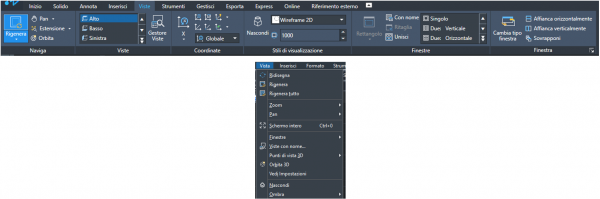

ZWcad art2 fig12

Figura 12 Gestione viste



Segui la rubrica Primi passi con ZWCAD!

Prossima articoloGli strumenti per ottimizzare il disegno

Pubblicato il: 22/05/2020
Sezione: Recensioni
Autore: Ing. Beatrice Soldi - Technical Support Edilclima S.r.l.
